راهنمای اجرای وال پست طبق پیوست ششم استاندارد ۲۸۰۰
والپست ها بهعنوان اعضای مهم سازهای، وظیفه تقویت دیوارهای غیر باربر در برابر نیروهای جانبی مانند زلزله را بر عهده دارند و با افزایش صلبیت دیوارها، نقش کلیدی در حفظ ایمنی ساختمان ایفا میکنند. اجرای صحیح والپستها چالشی اساسی در فرآیند ساخت است، زیرا انتخاب ابعاد مناسب، مصالح مرغوب و اتصالات دقیق به سازه اصلی، از عوامل حیاتی برای عملکرد مطلوب این اعضا محسوب میشود. در این راستا، راهنمای اجرای وال پست طبق پیوست ششم استاندارد ۲۸۰۰ اهمیت ویژهای دارد و با ارائه دستورالعملهای فنی، تلاش میکند تا مشکلات اجرایی را به حداقل برساند. در ادامه، راهنمای اجرای وال پست طبق پیوست ششم استاندارد ۲۸۰۰ و نکات مهم مربوط به آن بررسی خواهد شد تا اجرای این عضو سازهای با دقت و اطمینان بیشتری صورت گیرد.
✅ محصولات ویژه : والپست _ وال پست 👉🏻
راهنمای اجرای وال پست و مراحل طبق پیوست ششم استاندارد ۲۸۰۰
مراحل اجرای والپست طبق پیوست ششم استاندارد ۲۸۰۰ به طور کلی به صورت زیر است:
- بررسی نقشهها و مشخصات فنی
- آمادهسازی محل اجرا
- نصب قالب و آرماتورها
- اتصال والپست به سازه اصلی
- بتنریزی
- مراقبت پس از بتنریزی
- بازرسی و کنترل کیفیت
- برداشتن قالب و تکمیل نهایی
بررسی نقشه ها و مشخصات فنی
اولین و مهمترین مرحله در اجرای وال پست، مطالعه دقیق و جامع نقشههای سازهای و مشخصات فنی پروژه است. در این مرحله، مهندسین و تیم اجرایی باید تمامی جزئیات مربوط به ابعاد والپست، نوع و تعداد آرماتورها، محل دقیق نصب، نوع مصالح و نحوه اتصال به سازه اصلی را بررسی کنند. این بررسی تضمین میکند که اجرای والپست با الزامات استاندارد ۲۸۰۰ و طراحی سازه همخوانی داشته باشد. هر گونه تناقض یا ابهام در نقشهها باید قبل از شروع کار رفع شود تا از مشکلات احتمالی در مراحل بعدی جلوگیری شود. همچنین لازم است مشخصات فنی مربوط به بتن و فولاد، حداقل مقاومتها و سایر پارامترهای کیفی به دقت مورد توجه قرار گیرد.
آماده سازی محل اجرا
پس از تأیید نقشهها، باید محل اجرای والپست به طور کامل آماده شود. این مرحله شامل تمیزکاری و پاکسازی سطح دیوار و نواحی اطراف است تا از هرگونه آلودگی، گرد و غبار، رطوبت یا مواد زائد که میتواند بر کیفیت بتنریزی تأثیر منفی بگذارد، جلوگیری شود. آمادهسازی مناسب همچنین شامل بررسی و اصلاح هرگونه نقص یا ترک در دیوار یا سازه اصلی است که ممکن است اتصال والپست را ضعیف کند. علاوه بر این، تجهیزات لازم برای قالببندی و نگهداشت قالب باید در محل مهیا شود تا اجرای عملیات به صورت منظم و بدون وقفه انجام شود.
نصب قالب و آرماتورها
در این مرحله قالببندی مطابق با ابعاد و شکل والپست اجرا میشود. قالبها باید به گونهای نصب شوند که از هر گونه نشت بتن جلوگیری کنند و شکل دقیق والپست حفظ شود. پس از نصب قالب، آرماتورهای طولی و عرضی طبق نقشههای اجرایی با رعایت فاصله پوشش بتنی مشخص شده، نصب میگردند. آرماتورها باید به دقت خمکاری، برش و بسته شوند و از قرارگیری صحیح آنها اطمینان حاصل شود. این مرحله اهمیت بالایی دارد چرا که کیفیت آرماتورگذاری تأثیر مستقیم بر مقاومت و عملکرد والپست در برابر نیروهای زلزله دارد. هرگونه خطا در نصب آرماتورها میتواند باعث ضعف ساختاری شود.
بیشتر بخوانید : اشتباه رایج در نصب والپست
اتصال وال پست به سازه اصلی
یکی از کلیدیترین مراحل اجرای والپست، اتصال محکم و صلب آن به تیر و ستونهای سازه است. اتصال باید به گونهای انجام شود که والپست در هنگام زلزله بتواند نیروهای جانبی را به سازه اصلی منتقل کند بدون آنکه اتصالات دچار شکست یا جابجایی شوند. معمولاً از جوش، بولتهای مکانیکی یا سایر روشهای مقاوم استفاده میشود که باید کیفیت و مقاومت آنها به دقت کنترل شود. رعایت جزئیات اجرایی اتصال و استفاده از مصالح با کیفیت بالا تضمینکننده عملکرد مطلوب والپست است. عدم دقت در این مرحله میتواند موجب از دست رفتن عملکرد حفاظتی والپست شود.
بتن ریزی
بتنریزی مرحلهای حساس و مهم است که باید با دقت کامل انجام شود. بتن باید مطابق با مشخصات فنی پروژه و استاندارد ۲۸۰۰ تهیه و مصرف شود؛ معمولاً بتن با مقاومت حداقل ۲۵۰ کیلوگرم بر سانتیمتر مربع به کار میرود. در هنگام بتنریزی باید از ویبراتور برای تراکم مناسب بتن استفاده کرد تا از ایجاد حفرههای هوایی و نواقص ساختاری جلوگیری شود. همچنین بتن باید به صورت یکنواخت و پیوسته ریخته شود تا از جدایش دانهها و ضعفهای موضعی جلوگیری شود. مراقبت ویژهای باید در هنگام بتنریزی در محلهای اتصال با سازه اصلی صورت گیرد تا پیوستگی لازم حفظ شود.
مراقبت پس از بتن ریزی
پس از اتمام بتنریزی، حفظ رطوبت و شرایط محیطی مناسب برای رسیدن به مقاومت نهایی بتن ضروری است. این مراقبت شامل آبیاری سطح بتن یا پوشاندن آن با مصالح مرطوب و جلوگیری از خشک شدن سریع است که میتواند باعث ترک خوردگی و ضعف بتن شود. همچنین باید از وارد شدن ضربه یا فشارهای ناخواسته به والپست در این دوره جلوگیری کرد. مدت زمان مراقبت معمولاً حداقل ۷ روز است که طی آن بتن به تدریج به مقاومت مطلوب میرسد. رعایت این مرحله کیفیت نهایی والپست را تضمین میکند.
بازرسی و کنترل کیفیت
در طول کل مراحل اجرا، نظارت و بازرسی مداوم توسط ناظر فنی الزامی است. این بازرسی شامل کنترل اجرای آرماتورها، صحت قالببندی، کیفیت بتن، نحوه اتصال والپست به سازه و همچنین شرایط مراقبت پس از بتنریزی میشود. انجام تستهای فنی مانند آزمایش مقاومت بتن یا آزمون جوش در صورت لزوم، به شناسایی نقاط ضعف احتمالی کمک میکند. ثبت گزارشهای دقیق و رفع نواقص احتمالی از وظایف مهم در این مرحله است که تضمینکننده اجرای صحیح و استاندارد پروژه میباشد.
بیشتر بخوانید : نحوه محاسبه تعداد میلگرد بستر در ساختمان
برداشتن قالب و تکمیل نهایی
پس از گذشت مدت زمان لازم برای رسیدن بتن به مقاومت مورد نظر، قالبها برداشته میشوند. برداشتن قالب باید با دقت و به آرامی انجام شود تا به ساختار تازه بتن آسیبی وارد نشود. سپس سطح والپست برای اطمینان از یکپارچگی و کیفیت نهایی بررسی شده و در صورت نیاز عملیات تکمیلی مانند پر کردن ترکهای سطحی یا پرداخت نهایی انجام میگیرد. همچنین باید مطمئن شد که والپست به خوبی به دیوار و سازه متصل و یکپارچه شده است تا عملکرد آن در برابر نیروهای جانبی حفظ شود.
نکات اجرای والپست طبق پیوست ششم استاندارد ۲۸۰۰
نکات مهم اجرای والپست طبق پیوست ششم استاندارد ۲۸۰۰ شامل موارد زیر است:
- موقعیت مناسب نصب والپست
- تعیین فواصل بین والپستها
- انتخاب ابعاد و مقطع والپست
- استفاده از مصالح مطابق استاندارد
- نصب دقیق و اصولی آرماتورها
- اجرای اتصالات صلب و مقاوم به سازه اصلی
- بتنریزی یکنواخت و تراکم مناسب بتن
- مراقبت از بتن پس از اجرا
- کنترل کیفیت و بازرسی مداوم
- رعایت کامل جزئیات اجرایی و نقشهها
🔗بیشتر بدانید : بهترین روش استحکام سازی ساختمان در برابر زلزله ✅

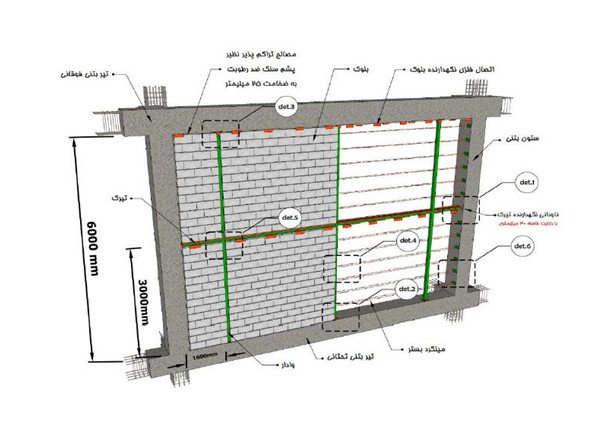

موقعیت مناسب نصب والپست
انتخاب محل صحیح برای نصب والپست از اهمیت بالایی برخوردار است، زیرا عملکرد مؤثر این عضو سازهای به مکان قرارگیری آن بستگی دارد. والپستها باید در نقاطی که دیوارهای غیر باربر در معرض بیشترین نیروهای جانبی هستند نصب شوند، مانند گوشهها، تقاطع دیوارها و قسمتهایی از دیوار که احتمال تمرکز نیرو وجود دارد. قرار دادن والپستها در موقعیتهای نامناسب ممکن است باعث کاهش اثر تقویتی آنها شود و در نتیجه مقاومت دیوار در برابر زلزله کاهش یابد. علاوه بر این، انتخاب محل درست نصب والپست موجب توزیع بهتر نیروها و کاهش تنشهای متمرکز میشود.
تعیین فواصل بین والپستها
فاصله بین والپستها باید بر اساس طول دیوار، ارتفاع آن و بارهای جانبی وارده تعیین گردد. استاندارد ۲۸۰۰ معمولاً فاصلهای بین ۳ تا ۵ متر را توصیه میکند، اما این فاصله باید بر اساس تحلیل سازهای و شرایط پروژه دقیقتر محاسبه شود. فاصلههای بیش از حد باعث کاهش اثر حفاظتی والپستها شده و فاصلههای بسیار کم میتواند به افزایش هزینهها و پیچیدگی اجرای پروژه منجر شود. به همین دلیل تعیین دقیق فواصل، تعادل بین عملکرد سازهای و صرفهجویی اقتصادی را برقرار میکند.
انتخاب ابعاد و مقطع والپست
ابعاد مقطع والپست نقش مهمی در مقاومت و عملکرد آن دارد. عرض، ضخامت و ارتفاع والپست باید بر اساس نیروهای وارده و نوع دیوار طراحی شود. معمولاً حداقل عرض و ضخامت بین ۱۵ تا ۲۰ سانتیمتر توصیه میشود، اما این ابعاد ممکن است بسته به شرایط پروژه تغییر کند. انتخاب ابعاد نامناسب باعث ضعف در مقاومت دیوار و کاهش کارایی والپست خواهد شد. علاوه بر این، شکل مقطع باید به گونهای باشد که بتواند به خوبی با دیوار و سازه اصلی یکپارچه شود و انتقال نیروها به صورت مؤثر صورت گیرد.
استفاده از مصالح مطابق استاندارد
مصالح به کار رفته در اجرای والپست باید دارای کیفیت و مشخصات فنی مطابق با استانداردهای ملی و بینالمللی باشند. بتن باید دارای مقاومت لازم (معمولاً حداقل ۲۵۰ کیلوگرم بر سانتیمتر مربع) و فولاد استفاده شده باید از نوع مقاوم و با استانداردهای مشخص شده باشد. استفاده از مصالح نامرغوب یا غیر استاندارد میتواند باعث کاهش دوام و ایمنی والپست شده و خطرات جدی در عملکرد سازه ایجاد کند. همچنین مصالح باید به گونهای انتخاب شوند که در طول زمان و تحت شرایط محیطی مختلف، مقاومت و پایداری خود را حفظ کنند.
نصب دقیق و اصولی آرماتورها
آرماتورها به عنوان قلب والپست نقش اساسی در انتقال و تحمل نیروهای کششی و فشاری دارند. نصب دقیق آرماتورها با رعایت فاصلههای پوشش بتنی، خمکاری صحیح و موقعیتیابی دقیق طبق نقشههای اجرایی از اهمیت بسیار بالایی برخوردار است. پوشش بتنی مناسب (معمولاً حداقل ۲ تا ۳ سانتیمتر) باید رعایت شود تا از خوردگی آرماتورها جلوگیری شود و دوام بتن حفظ گردد. هرگونه اشتباه در نصب آرماتورها میتواند باعث ضعف ساختاری، تمرکز تنشها و حتی شکست در عملکرد والپست شود.
اجرای اتصالات صلب و مقاوم به سازه اصلی
اتصال والپست به تیر و ستونهای سازه باید به صورت کاملاً صلب و مقاوم انجام شود تا انتقال نیروهای جانبی به درستی انجام پذیرد. این اتصالات معمولاً از طریق جوشکاری، پیچ و مهره یا سایر روشهای مکانیکی انجام میشود و باید کیفیت بالایی داشته باشد. اجرای نادرست اتصالات میتواند باعث جدا شدن والپست از سازه اصلی در هنگام زلزله شود و عملکرد حفاظتی آن را به شدت کاهش دهد؛ بنابراین، بررسی کیفیت جوشها، اتصالات و مصالح استفاده شده در این قسمت حیاتی است.
بتن ریزی یکنواخت و تراکم مناسب بتن
بتنریزی باید به گونهای انجام شود که بتن به صورت یکنواخت در قالب پخش شود و با استفاده از ویبراتور به خوبی متراکم گردد. تراکم مناسب بتن باعث حذف حبابهای هوا و جلوگیری از خلل و فرج در بتن میشود که در نهایت منجر به افزایش مقاومت و دوام سازه خواهد شد. عدم تراکم کافی بتن باعث ایجاد نقاط ضعف موضعی، ترکخوردگی و کاهش مقاومت خواهد شد. بتنریزی باید به صورت پیوسته و در شرایط مناسب محیطی صورت گیرد تا بهترین کیفیت حاصل شود.
مراقبت از بتن پس از اجرا
پس از بتنریزی، مراقبتهای ویژهای برای حفظ رطوبت و جلوگیری از خشک شدن سریع بتن ضروری است. این مراقبت شامل آبیاری مداوم، پوشاندن بتن با پوششهای مرطوب و جلوگیری از وارد شدن ضربات ناگهانی میشود. مدت زمان مراقبت معمولاً حداقل ۷ روز است تا بتن فرصت کافی برای رسیدن به مقاومت مطلوب و جلوگیری از ترکهای ناشی از خشک شدن سریع داشته باشد. عدم رعایت این مرحله میتواند باعث کاهش دوام و مقاومت بتن و در نتیجه کاهش ایمنی والپست شود.
کنترل کیفیت و بازرسی مداوم
نظارت مستمر و کنترل کیفیت در تمام مراحل اجرای والپست بسیار حیاتی است. این کنترلها شامل بررسی صحت نصب آرماتورها، قالببندی، کیفیت بتن، اجرای اتصالات و شرایط مراقبت پس از بتنریزی است. همچنین انجام آزمایشهای فنی مانند تست مقاومت بتن، آزمایش جوشها و بررسی نواقص احتمالی باید توسط ناظر فنی انجام شود. ثبت گزارشهای دقیق و پیگیری رفع مشکلات باعث تضمین کیفیت نهایی والپست و افزایش ایمنی ساختمان میشود.
رعایت کامل جزئیات اجرایی و نقشهها
رعایت دقیق و کامل تمام جزئیات اجرایی که در نقشهها و مستندات پروژه آمده است، برای اجرای صحیح والپست ضروری است. این جزئیات شامل نحوه خمکاری آرماتورها، ترتیب نصب، پوشش بتنی، ابعاد قالب و محل اتصالات میباشد. عدم توجه به جزئیات کوچک میتواند باعث بروز اشکالات ساختاری و کاهش عملکرد والپست شود؛ بنابراین، اجرای دقیق هر مرحله و هماهنگی بین تیم طراحی و اجرای پروژه از عوامل کلیدی در موفقیت اجرای والپست است.
سخن پایانی
اجرای صحیح والپست طبق پیوست ششم استاندارد ۲۸۰۰، نهتنها یک الزام فنی بلکه تضمینی برای حفظ جان ساکنان و پایداری سازه در برابر زلزله است. در بسیاری از پروژهها، بیتوجهی به جزئیات اجرایی یا اجرای ناقص والپستها، باعث کاهش شدید ایمنی دیوارهای غیرسازهای و افزایش خسارات ناشی از زلزله شده است. رعایت اصول طراحی، استفاده از مصالح استاندارد، اجرای دقیق و نظارت مؤثر، چهار ستون اصلی اجرای موفق والپست محسوب میشوند.
