نحوه محاسبه تعداد میلگرد بستر در ساختمان
نحوه محاسبه تعداد میلگرد بستر در ساختمان سوال بسیاری از خریداران یا مهندسان ساخت و ساز است. یکی از موضوعات مهم در ساخت سازههای ایمن، محاسبه دقیق و صحیح تعداد میلگرد بستر در ساختمان می باشد. این محاسبات اثر مستقیمی بر استحکام و پایداری دیوارهای غیرسازهای مقابل نیروهایی همچون زلزله دارد. اگرچه دیوارهای غیرسازهای وظیفه باربری ساختمان را ندارند، اما در مقابل نیروهای جانبی مانند زلزله باید مقاومت کافی داشته باشند. بنابراین استفاده و نصب اصولی میلگرد بستر، یکی از الزامات مهم در افزایش مقاومت این دیوارها است. در این مقاله، به بررسی تخصصی نحوه محاسبه تعداد میلگرد بستر در دیوار و جزئیات مرتبط با آن میپردازیم.
پیشنهاد ویژه : میلگرد بستر
نحوه محاسبه تعداد میلگرد بستر در ساختمان
- تعیین تعداد ردیف های میلگرد مورد نیاز

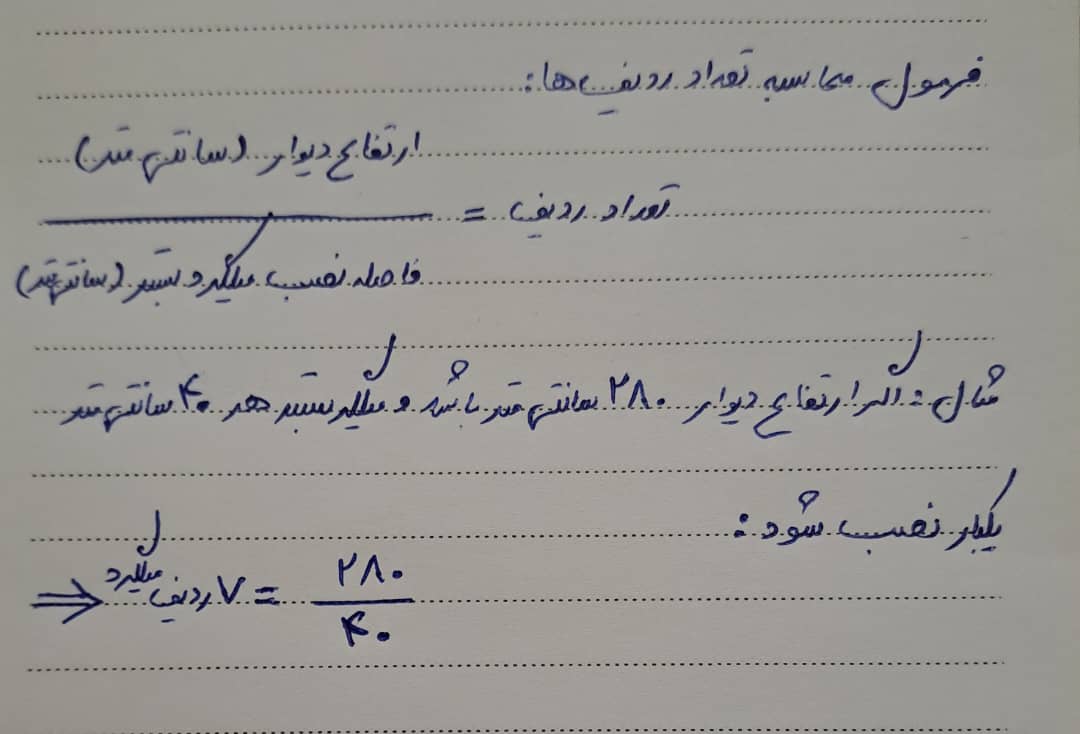

برای محاسبه تعداد ردیف های میلگرد بستر در یک دیوار، ابتدا باید ارتفاع دیوار و فاصله میان هر ردیف میلگرد مشخص شود. معمولا فاصله استاندارد بین ردیفهای میلگرد بستر حدود هر 40 سانتیمتر یا به صورت میانگین هر 3 تا 5 ردیف بلوک در نظر گرفته میشود.
- محاسبه طول میلگرد موردنیاز

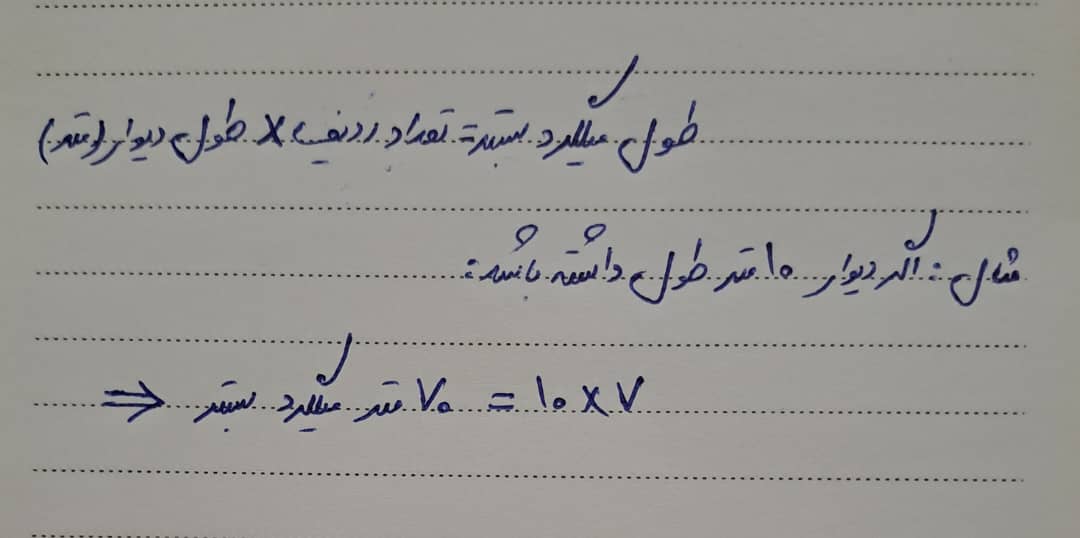

در نحوه محاسبه تعداد میلگرد بستر در ساختمان ، برای هر ردیف، میلگرد باید تمام طول دیوار را به طور کامل پوشش دهد. از این رو، برای محاسبه طول کل میلگرد موردنیاز، کافی است طول دیوار را در تعداد ردیفها ضرب کنیم.
- در نظر گرفتن اورلب و میزان پرت

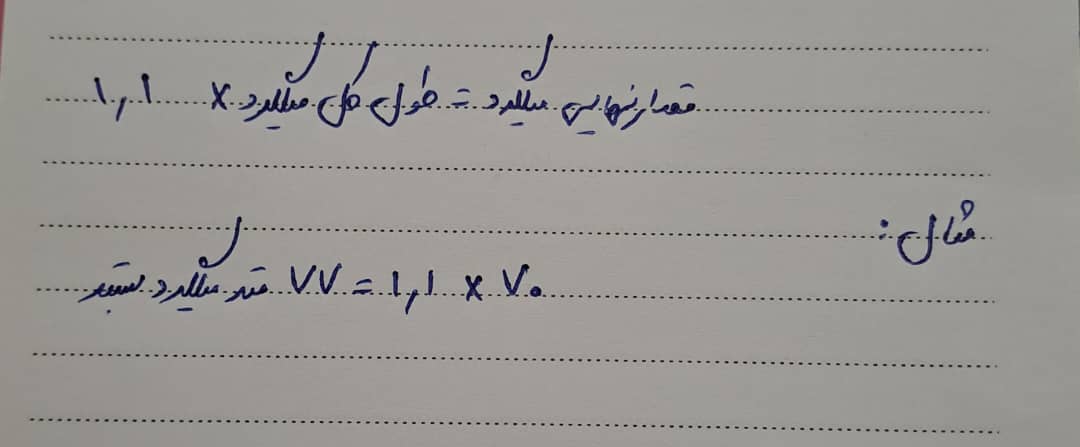

در هنگام نصب میلگرد بستر ، معمولاً مقداری همپوشانی (Overlap) بین دو شاخه میلگرد لحاظ میشود که این مقدار چیزی بین ۲۰ تا ۳۰ سانتیمتر است. همچنین، برای اطمینان از دقت بیشتر، پیشنهاد میشود حدود ۵ تا ۱۰ درصد به مقدار کل میلگرد اضافه شود.
بیشتر بخوانید : نحوه اجرای میلگرد بستر
کاربرد میلگرد بستر در ساختمان
میلگرد بستر نوعی شبکه فولادی است که در بین لایههای ملات دیوارهای غیرسازهای قرار میگیرد تا انسجام سازه حفظ شده و دیوارها در اثر زلزله یا نیروهای جانبی تخریب نشوند. این المان، یکی از عناصر الزامی در دیوارهایی است که در مناطق زلزله خیز ساخته میشوند. محاسبه فواصل نصب میلگرد بستر و همچنین تعیین طول میلگرد بستر موردنیاز از نکات مهم هر پروژه ساختمانی است که در ادامه به آنها خواهیم پرداخت.
محاسبه تعداد میلگرد بستر در ساختمان
مطابق پیوست ششم آیین نامه ۲۸۰۰ ایران، برای دیوارهای غیرسازهای باید حداقل سطح مقطع میلگرد بستر معادل ۰.۰۰۰۳ سطح مقطع موثر دیوار در برش خارج از صفحه باشد. ابتدا باید مراحل زیر را برای محاسبه تعداد مجاز میلگرد بستر در ساختمان اجرا کرد.
فواصل نصب میلگرد بستر
محاسبه فواصل میلگرد بستر از دیگر موارد ضروری در طراحی این زمینه است. استاندارد نصب میلگرد بستر به این صورت است که در دیوارهای غیرسازهای:
- فاصله میان ردیفهای افقی، معمولاً بین ۴۰ تا ۶۰ سانتیمتر است.
- در نزدیکی بازشوها (مانند پنجره و درب)، تعداد ردیفها بیشتر در نظر گرفته میشود.
- همچنین، در صورت زلزلهخیز بودن منطقه، ممکن است آیین نامه به استفاده بیشتر از میلگرد بستر تأکید کند.
نکات اجرایی مهم در محاسبه میلگرد بستر
- محل قرارگیری میلگرد: در نحوه محاسبه تعداد میلگرد بستر در ساختمان باید در ملات بین رجها و نه درون بلوکهای توخالی کار گذاشته شود.
- افزایش ایمنی بازشوها: در نقاطی مثل بالای درب و پنجره، برای جلوگیری از ترکهای سازهای، نصب ردیفهای اضافی از میلگرد توصیه میشود.
- دیوارهای چند دطبقه: در سازههای چندطبقه و مناطق لرزه خیز، اجرای دقیق ضوابط آییننامهای اهمیت بیشتری پیدا میکند.
بیشتر بخوانید : میلگرد بستر از کجا بخرم
جدول محاسبه میلگرد بستر در پروژه ساختمانی
| ارتفاع دیوار (متر) | ضخامت دیوار (متر) | قطر میلگرد (میلیمتر) | تعداد ردیفها | طول دیوار (متر) | طول کل میلگرد بستر (متر) |
| ۳ | ۰.۱ | ۴ | ۶ | ۵ | ۳۰ |
| ۲.۵ | ۰.۱۵ | ۴ | ۵ | ۴ | ۲۰ |
| ۴ | ۰.۱ | ۶ | ۸ | ۶ | ۴۸ |
بیشتر بدانید : نحوه محاسبه قیمت میلگرد بستر
فواصل اجرای میلگرد بستر
در نحوه محاسبه تعداد میلگرد بستر در ساختمان لازم به ذکر است که فواصل اجرای میلگرد بستر به صورت مستقیم تحت تأثیر تعداد ردیفها قرار دارد. به همین ترتیب در مقدار میلگرد مصرفی نقش مهمی ایفا میکند. قطر مفتول میلگرد بستر باید حداقل ۴ میلیمتر و حداکثر برابر با نصف ضخامت ملات بستر در نظر گرفته شود. ضخامت ملات بستر معمولاً حدود ۱۰ میلیمتر است؛ بنابراین قطر مفتول باید بین ۴ تا ۵ میلیمتر باشد که با مقادیر رایج مانند ۴ تا ۴.۵ میلیمتر هماهنگ است.
میلگرد بستر علاوه بر اینکه در بندهای افقی قرار داده میشود، گیرههای میلگرد نیز به فاصله هر ۴۰ سانتیمتر از ارتفاع دیوار نصب میشوند و میلگرد بستر داخل این گیرهها قرار میگیرد. این فاصله ۴۰ سانتیمتری برای نصب گیرهها مطابق با توصیههای آییننامه است که پیشنهاد میدهد حداکثر یک ردیف میلگرد بستر به ازای هر ۴۰ سانتیمتر از ارتفاع دیوار قرار بگیرد. پس از قرار دادن میلگردها و گیرهها روی ردیف بلوک یا آجر، سطح آنها با لایه ملات پوشانده میشود. برای مشاهده قیمت گیرههای میلگرد بستر میتوانید به لینک درجشده مراجعه کنید.
جمع بندی
نحوه محاسبه تعداد میلگرد بستر در ساختمان، بهویژه در دیوارهای غیرسازهای، تأثیر مستقیمی بر استحکام سازه مقابل نیروهای جانبی و زلزله دارد. رعایت استانداردها و آییننامههای اعلام شده مانند پیوست ششم آییننامه ۲۸۰۰ از اهمیت ویژهای برخوردار است. محاسبه دقیق بر اساس فرمولها و اجرای درست طبق نقشههای مهندسی، تضمینی برای امنیت بیشتر ساختمان خواهد بود. فراموش نکنید که برای هر پروژه ساختمانی، جزئیات خاصی وجود دارد که باید مطابق شرایط پروژه تنظیم شود.
بیشتر بدانید : میلگرد بستر چیست؟
سوالات متداول درباره محاسبه تعداد میلگرد بستر در ساختمان
- چطور میتوان تعداد میلگرد بستر موردنیاز یک دیوار را محاسبه کرد؟
با تقسیم ارتفاع دیوار به فواصل نصب (مثلاً ۴۰ سانتیمتر) میتوان تعداد ردیفهای میلگرد و در ادامه طول کل آن را تعیین کرد.
- برای هر مترمربع دیوار چقدر میلگرد بستر لازم است؟
مقدار تقریبی بین ۱٫۵ تا ۲ متر میلگرد بستر برای هر مترمربع دیوار بسته به ضخامت دیوار و فواصل ردیفها مورد نیاز است.
- آیا در بالای درب و پنجرهها باید میلگرد بستر اضافی نصب شود؟
بله. برای جلوگیری از ایجاد ترک و افزایش استحکام، اجرای ردیف اضافی میلگرد بستر بالای بازشوها ضروری است.
- چه عواملی بر مقدار میلگرد بستر مصرفی تأثیر میگذارند؟
ارتفاع و طول دیوار، فاصله ردیفها، وجود بازشو، نوع مصالح و الزامات آیین نامه ای مهمترین عوامل موثر هستند.
