روشهای خمکاری ورق فولادی
خمکاری ورق فولادی یکی از مهمترین فرآیندهای شکلدهی فلزات است که در آن ورقهای فولادی تحت نیروی مکانیکی یا هیدرولیکی، بدون تغییر در ضخامت، به اشکال مختلف خم میشوند. این روش در صنایع مختلف از جمله خودروسازی، ساختمانسازی و ساخت تجهیزات صنعتی کاربرد گستردهای دارد. بااینحال، یکی از چالشهای اصلی در خمکاری، ترکخوردگی یا تغییر شکل ناخواسته در محل خم است که میتواند بر کیفیت و استحکام نهایی قطعه تأثیر منفی بگذارد. در ادامه، به بررسی روشهای مختلف خمکاری ورق فولادی خواهیم پرداخت.
روشهای خمکاری ورق فولادی
خمکاری ورق فولادی به روشهای مختلفی انجام میشود که بسته به نوع قطعه، ضخامت ورق، دقت موردنیاز و تجهیزات در دسترس انتخاب میشوند. در ادامه، روشهای رایج خمکاری ورق فولادی را معرفی و بهتفصیل بررسی میکنیم:
- خمکاری به روش پرس برک
- خمکاری به روش نورد
- خمکاری به روش فشاری
- خمکاری به روش هوایی
- خمکاری به روش کششی

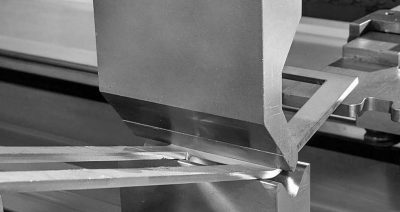

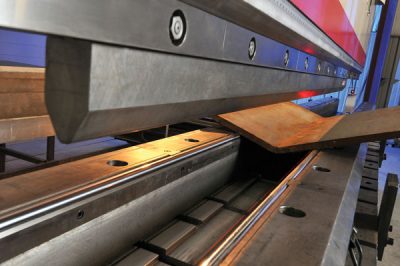

خمکاری به روش پرس برک
روش پرس برک یکی از رایجترین و پرکاربردترین روشهای خمکاری ورق فولادی است که در آن، ورق بین دو ابزار به نام سنبه (Punch) و ماتریس (Die) قرار گرفته و تحت فشار خم میشود. سنبه نیروی زیادی به ورق وارد میکند تا آن را به شکل دلخواه خم کند. زاویه خم ایجاد شده بسته به عمق فرو رفتن ورق در ماتریس و نیروی اعمالشده توسط سنبه تغییر میکند. در این روش، با استفاده از دستگاههای CNC میتوان دقت بالایی در خمکاری ایجاد کرد که در صنایع خودروسازی، تجهیزات صنعتی و تولید قطعات فلزی دقیق کاربرد دارد.
بااینحال، یکی از چالشهای اصلی این روش، بازگشت فنری (Springback) ورق پس از خمکاری است. این پدیده به دلیل خاصیت الاستیک فولاد رخ میدهد و ممکن است باعث شود زاویه خم نهایی دقیقاً مطابق طراحی اولیه نباشد. برای جبران این مشکل، معمولاً در طراحی قالبها و تنظیم فشار دستگاه از روشهایی مانند افزایش میزان فشار، اصلاح طراحی ماتریس و استفاده از قالبهای مخصوص برای کنترل برگشت فنری استفاده میشود. همچنین، ضخامت و جنس ورق تأثیر مستقیمی بر نتیجه خمکاری دارد و باید قبل از فرآیند، بهدقت بررسی شود.
خمکاری به روش نورد
در روش نورد، ورق فولادی از بین مجموعهای از غلتکهای استوانهای عبور کرده و بهتدریج خم میشود تا شکل منحنی یا استوانهای دلخواه را به خود بگیرد. تعداد و موقعیت این غلتکها بسته به نوع خم و شعاع انحنا تنظیم میشود. این روش بیشتر برای تولید مخازن فلزی، لولههای فولادی، قطعات صنعتی بزرگ و بدنههای کشتی استفاده میشود، زیرا امکان ایجاد خمهای یکنواخت و مداوم را روی ورقهای با ضخامتهای مختلف فراهم میکند.
مزیت اصلی این روش، توانایی آن در خمکاری ورقهای ضخیم و بزرگ بدون ایجاد شکستگی یا تمرکز بیشازحد تنش در نقاط خم است؛ اما یکی از چالشهای این روش، دقت کمتر در مقایسه با روشهایی مانند پرس برک است، بهخصوص در مواردی که نیاز به خمهای دقیق و زوایای ثابت باشد. همچنین، فرآیند نورد معمولاً زمانبر است و تنظیمات دستگاه برای هر نوع خم خاص نیاز به تجربه و دانش بالایی دارد؛ بنابراین، این روش بیشتر در مواردی که خمهای نرم و تدریجی موردنیاز باشد، استفاده میشود.
خمکاری به روش فشاری
در روش خمکاری فشاری، ورق فولادی تحت فشار بسیار زیادی قرار میگیرد تا شکل دقیق قالب را به خود بگیرد. برخلاف خمکاری هوایی که ورق تنها با قسمتهایی از قالب در تماس است، در این روش، ورق کاملاً به درون ماتریس فشرده شده و تغییر شکل دائمی میدهد. این فرآیند باعث میشود که دقت خمکاری بسیار بالا باشد و میزان بازگشت فنری تقریباً به صفر برسد، به همین دلیل در تولید قطعات دقیق مانند قطعات خودرو، تجهیزات پزشکی و صنایع هوافضا به کار میرود.
بااینحال، این روش نیاز به دستگاههای پرقدرت و قالبهای مقاوم دارد، زیرا فشار بسیار زیاد ممکن است باعث سایش سریع ابزار و افزایش هزینههای نگهداری شود. همچنین، این روش برای ورقهای ضخیم یا فولادهای با استحکام بالا مناسب نیست، زیرا نیروی زیاد میتواند منجر به ترکخوردگی یا شکستگی ورق شود. به همین دلیل، معمولاً از این روش برای خمکاری ورقهای نازک و نرمتر مانند آلومینیوم و استیل ضدزنگ استفاده میشود.
خمکاری به روش هوایی
در روش خمکاری هوایی، ورق فولادی تنها با دو لبه قالب ماتریس و نوک سنبه در تماس است و درون قالب فرو نمیرود. زاویه خم نهایی در این روش به میزان فشار سنبه بستگی دارد و تغییرات کوچک در نیروی واردشده میتواند باعث ایجاد خمهایی با زاویههای مختلف شود. این ویژگی باعث شده که خمکاری هوایی یکی از روشهای انعطافپذیر و مقرونبهصرفه برای تولید قطعات فلزی با زوایای متغیر باشد.
بااینحال، به دلیل اینکه ورق بهطور کامل در قالب قرار نمیگیرد، میزان دقت خم کمتر از روشهای فشاری یا پرس برک است و احتمال بازگشت فنری بیشتر خواهد بود. به همین دلیل، این روش برای تولید قطعاتی که نیاز به دقت بالا ندارند یا امکان انجام اصلاحات بعدی در آنها وجود دارد، مناسبتر است. از طرفی، استفاده از سیستمهای کنترل عددی (CNC) میتواند دقت این روش را بهبود ببخشد و میزان خطای خمکاری را کاهش دهد.
خمکاری به روش کششی
روش خمکاری کششی یکی از پیشرفتهترین روشهای خمکاری است که در آن، ورق فولادی همزمان تحت نیروی کششی و خمشی قرار میگیرد. این روش معمولاً در صنایعی که نیاز به خمهای بزرگ، یکنواخت و بدون چینخوردگی دارند، مانند خودروسازی، هوافضا و سازههای فلزی دقیق مورد استفاده قرار میگیرد. در این روش، ورق در حین خم شدن کشیده میشود که این کشش باعث میشود چینخوردگی و ترک در محل خم ایجاد نشود و قطعات تولیدشده کیفیت بالایی داشته باشند.
اما این روش معایبی نیز دارد. دستگاههای موردنیاز برای خمکاری کششی گرانقیمت و پیچیده هستند و نیاز به اپراتورهای حرفهای و ماهر دارند. علاوه بر این، زمان موردنیاز برای تنظیم دستگاه و فرآیند خمکاری نسبت به روشهای دیگر بیشتر است که این موضوع باعث میشود هزینه تولید در مقایسه با روشهایی مانند پرس برک افزایش یابد. بااینحال، برای تولید قطعاتی که نیاز به کیفیت سطحی بالا و یکنواختی در خمکاری دارند، این روش بهترین گزینه محسوب میشود.
سخن پایانی
انتخاب روش مناسب خمکاری ورق فولادی بستگی به نوع کاربرد، ضخامت ورق، دقت موردنیاز و هزینههای تولید دارد. اگر دقت و زاویه خم ثابت و کنترلشده نیاز باشد، روش پرس برک یا فشاری مناسبتر است. برای تولید خمهای منحنی و لولهای، روش نورد بهترین انتخاب است. درصورتیکه انعطافپذیری در زاویه خمکاری مهم باشد، روش هوایی پیشنهاد میشود؛ و در نهایت، برای قطعات بزرگ و حساس که نیاز به کنترل دقیق تنش دارند، روش کششی عالی است.
