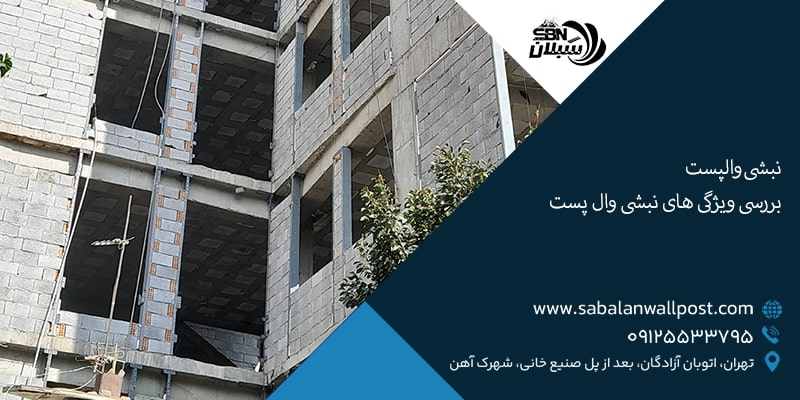

نبشی وال پست ، نقش کلیدی در ایمنی سازههای ساختمانی
نبشی وال پست از اجزای مهم در ساختمان سازی به شمار میآید که به منظور تضمین ایمنی و پایداری سازهها مورد استفاده قرار میگیرد. این سازه که از اتصال چند نبشی فلزی ساخته میشود، به عنوان پشتیبان افقی و عمودی در دیوارهای ساختمان به کار میرود و به صورت مؤثر نیروهای وارد بر دیوار را به ستونهای اصلی سازه منتقل میکند.
در این مقاله، به طور جامع به بررسی ویژگیها، کاربردها و نحوه اجرای نبشی والپست میپردازیم.
✅ مشاهده انواع والپست: وال پست منقطع 🛒✔️
تعریف نبشی والپست و کاربرد آن
نبشی وال پست، یک سازه فلزی است که به شکل L طراحی شده و با اتصال چندین نبشی به هم به عنوان یک عنصر پشتیبانی در دیوارها استفاده میشود. این سازه به منظور انتقال نیروهای وارد بر دیوار، مانند فشار باد و زلزله، به ستونهای اصلی ساختمان عمل میکند و به این ترتیب، از آسیبهای احتمالی به دیوارها جلوگیری میشود. استفاده از نبشیهای فلزی به دلیل مزایای اقتصادی و فنی، معمولاً نسبت به سایر مصالحی مانند قوطی پروفیل و ناودانی ترجیح داده میشود.
ضرورت استفاده از نبشی وال پست در ساختمانها
با توجه به الزامات آیین نامه ۲۸۰۰، مهار لبههای آزاد دیوارها امری ضروری است. این موضوع به ویژه برای جلوگیری از آسیب های ناشی از نیروهای جانبی مانند زلزله اهمیت دارد. عدم استفاده از نبشی والپست میتواند به ضعف سازهای منجر شود، که نمونههای آن را میتوان در خرابیهای گسترده زلزله بم مشاهده کرد. اجرای صحیح نبشی والپست به افزایش پایداری و ایمنی دیوارها کمک میکند و نقش مهمی در بهبود عملکرد سازه در برابر زلزله دارد.

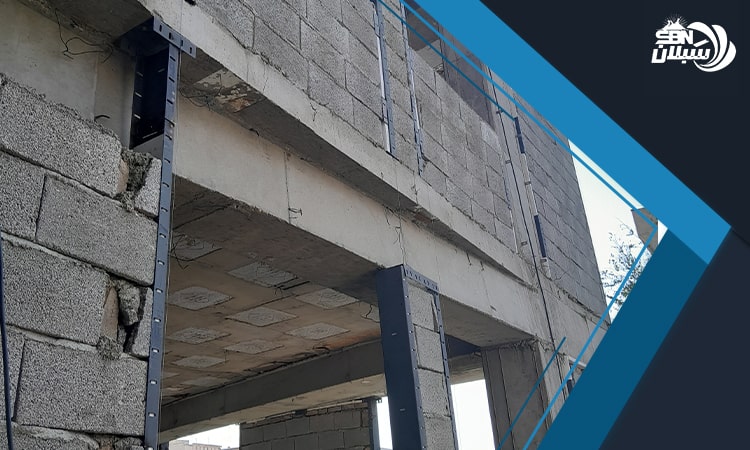

ویژگی های برجسته نبشی والپست
- ایجاد قابهای حمایتی در سازهها: نبشی والپست با ایجاد قابهای حمایتی، باعث کاهش فشارهای وارد بر دیوار و کاهش لرزشهای ناشی از زلزله و سایر نیروهای جانبی میشود.
- ضرورت استفاده در دیوارهای بلند: در ساختمانهایی که دیوارهای بلند دارند (ارتفاع بیش از ۳۰ برابر ضخامت دیوار)، استفاده از نبشی وال پست برای پایداری سازه ضروری است.
- نصب به وسیله جوشکاری در دهانههای بزرگ: در دهانههای بزرگ، نبشی وال پست از طبقات پایین تا بالای ساختمان به وسیله جوشکاری نصب میشود تا از انتقال نیروها و پایداری دیوارها اطمینان حاصل شود.
✅ مشاهده انواع وادار یا وال پست ستونی: 🛒✔️
نبشی وال پست، نقش کلیدی در ایمنی سازههای ساختمانی
در سازههای ساختمانی، بهویژه در ساختمانهایی با دیوارهای غیرباربر نظیر تیغههای داخلی، نبشی وال پست به عنوان یک عنصر کلیدی برای افزایش ایمنی و پایداری دیوارها شناخته میشود. وال پستها، قطعاتی فلزی هستند که به منظور مهار دیوار در برابر نیروهای جانبی مانند زلزله و جلوگیری از واژگونی یا ترکخوردگی در محل اتصال دیوار به اسکلت ساختمان به کار میروند. با این حال، در بسیاری از پروژهها، عدم اجرای صحیح یا نادیدهگرفتن نقش وال پست، منجر به بروز مشکلاتی نظیر ترکهای سازهای، افت ایمنی یا حتی تخریب بخشی از دیوارها شده است. این مسئله بهویژه در مناطق زلزلهخیز یا ساختمانهایی با دیوارهای بلند و طویل اهمیت دوچندان پیدا میکند. در ادامه، ضمن بررسی دقیقتر نقش نبشی وال پست در ایمنی ساختمان، به چالشهای اجرایی، نکات فنی و راهکارهای مؤثر برای اجرای اصولی آن خواهیم پرداخت.
قیمت نبشی وال پست
عوامل موثر بر قیمت نبشی وال پست به شرح زیر هستند:
- نوع و کیفیت فولاد
- ابعاد و ضخامت نبشی
- وزن نبشی
- نرخ روز فولاد و بازار جهانی
- نوع پوشش یا رنگآمیزی
نوع و کیفیت فولاد
نوع فولادی که برای ساخت نبشی وال پست استفاده میشود، نقش بسیار مهمی در تعیین قیمت نهایی محصول دارد. فولادها بر اساس ترکیبات شیمیایی، خواص مکانیکی و استانداردهای ساخت به انواع مختلفی تقسیم میشوند. فولادهای با کیفیت بالا، مانند فولادهای کمکربن با استحکام کششی مناسب و مقاومت در برابر خوردگی، معمولاً قیمت بالاتری دارند. همچنین فولادهایی که تحت عملیات حرارتی یا پوششهای خاص قرار گرفتهاند، هزینه بیشتری به همراه خواهند داشت. در پروژههای ساختمانی حساس، استفاده از فولادهای مرغوب و استاندارد نه تنها برای افزایش ایمنی بلکه برای طول عمر بیشتر سازه ضروری است؛ به همین دلیل کیفیت فولاد یکی از عوامل کلیدی در قیمت نبشی وال پست به شمار میرود.
ابعاد و ضخامت نبشی
ابعاد و ضخامت نبشی، از جمله مهمترین پارامترهایی است که وزن و در نهایت قیمت آن را تعیین میکند. نبشیها معمولاً در عرضهای مختلف و با ضخامتهای متنوع تولید میشوند که انتخاب هر کدام بستگی به نوع پروژه و میزان بارگذاری دیوار دارد. هرچه ضخامت نبشی بیشتر باشد، وزن آن نیز افزایش یافته و به تبع آن هزینه مواد اولیه و ساخت بالاتر میرود. علاوه بر ضخامت، طول و عرض نبشی نیز اهمیت دارد؛ زیرا اندازه بزرگتر باعث استفاده بیشتر از فولاد میشود.
وزن نبشی
وزن نبشی به عنوان یکی از شاخصهای مهم در تعیین قیمت، معمولاً بر اساس وزن هر متر طول محاسبه میشود. وزن بیشتر یعنی استفاده بیشتر از مواد اولیه فولادی و بالطبع هزینه بالاتر. وزن نبشی از حاصلضرب ضخامت، عرض و طول آن به دست میآید و هرگونه افزایش در هر یک از این ابعاد، وزن کل و قیمت محصول را افزایش میدهد. همچنین وزن بالاتر باعث میشود هزینه حمل و نقل نیز افزایش یابد که بر مجموع هزینههای پروژه تاثیرگذار خواهد بود؛ بنابراین، در طراحی و انتخاب نبشی، باید تعادل مناسبی بین استحکام مورد نیاز و وزن اقتصادی محصول برقرار کرد.
نرخ روز فولاد و بازار جهانی
قیمت نبشی وال پست به طور مستقیم تحت تأثیر نرخ فولاد در بازار داخلی و جهانی است. فولاد یکی از کالاهای پرنوسان بازار است که قیمت آن با توجه به عوامل مختلفی مانند عرضه و تقاضا، تحریمها، نرخ ارز، قیمت انرژی و هزینههای حمل و نقل متغیر است. به عنوان مثال، در شرایطی که نرخ دلار افزایش مییابد یا مدودیتهایی در واردات فولاد به وجود میآید، قیمت فولاد داخلی نیز افزایش مییابد و به دنبال آن، قیمت نبشی وال پست بالا خواهد رفت؛ بنابراین، نوسانات بازار جهانی فولاد میتواند باعث تغییرات قابل توجهی در هزینههای پروژههای ساختمانی شود که باید در بودجهبندی و برنامهریزی مالی در نظر گرفته شود.
نوع پوشش یا رنگ آمیزی
نبشی وال پست معمولاً در معرض رطوبت، هوا و عوامل جوی قرار دارد که میتواند منجر به خوردگی و زنگزدگی شود. به همین دلیل استفاده از پوششهای محافظ مانند رنگآمیزی ضدزنگ، گالوانیزه گرم یا پوششهای اپوکسی امری رایج است. هر کدام از این پوششها هزینههای متفاوتی دارند که روی قیمت نهایی نبشی تأثیر میگذارد. برای مثال، گالوانیزه گرم که دوام بسیار بالایی در برابر خوردگی دارد، نسبت به رنگآمیزی ساده قیمت بالاتری دارد اما در طولانیمدت هزینههای تعمیر و نگهداری را کاهش میدهد. انتخاب نوع پوشش مناسب بستگی به شرایط محیطی پروژه و بودجه در نظر گرفته شده دارد و میتواند نقش مهمی در افزایش یا کاهش هزینهها ایفا کند.
مراحل اجرای نبشی وال پست
- آماده سازی پیش از بتن ریزی: پیش از بتن ریزی سقف، باید پایههای بیس پلیت در محل تیرهای بتنی نصب شوند. این اقدام باعث افزایش استحکام و پایداری سازه میشود.
- نصب پلیتها با استفاده از رول بولت: در صورتی که پایههای بیس پلیت قبل از بتن ریزی نصب نشده باشند، میتوان از رول بولت برای اتصال آنها به تیرهای بتنی استفاده کرد. این کار مانع از حرکت پلیتها در اثر نیروهای جانبی میشود.
- اندازه گیری دقیق قبل از جوشکاری: برای جلوگیری از هرگونه خطا در مراحل بعدی، اندازه گیری دقیق ابعاد داخلی ساختمان قبل از جوشکاری نبشی ها بسیار مهم است.
- استفاده از نبشی شماره ۵ یا بالاتر: برای اجرای نبشی والپست، معمولاً از نبشی شماره ۵ یا بالاتر استفاده میشود. انتخاب نهایی بستگی به نظر مهندس سازه و نقشههای طراحی دارد.
- کنترل هم راستایی و شاغول بودن نبشیها: نصب نبشیها باید به گونهای انجام شود که هم راستایی و شاغول بودن آنها در هر طبقه کنترل گردد تا از دقت و صحت اجرا اطمینان حاصل شود.
- پوشاندن نبشی ها با رابیتس: به منظور جلوگیری از ترک خوردگی دیوارها ناشی از حرکتهای جانبی، روی نبشی ها با رابیتس پوشانده و با سیم گالوانیزه محکم میشوند.
- رعایت فاصله از ستونها: در صورتی که نبشی وال پست در نزدیکی ستونها قرار گیرد، فاصلهای حدود ۴ تا ۵ سانتی متر باید رعایت شده و این فاصله با پلاستوفوم پر شود.
- اجرای جوشکاری توسط متخصصین: جوشکاری نبشی ها باید توسط افراد ماهر و متخصص انجام شود تا از کیفیت و ایمنی کار اطمینان حاصل گردد.

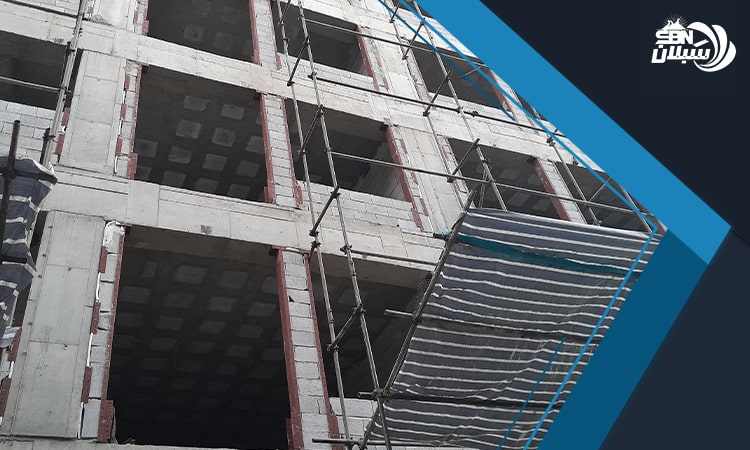

نکات اجرایی مهم در نبشی وال پست
- اگر طول دیوار بیش از ۶ متر باشد و ضخامت آن از ۴۰ برابر ضخامت دیوار بیشتر باشد، استفاده از نبشی وال پست عمودی الزامی است.
- در دیوارهایی با ارتفاع بیش از ۳.۵ متر، باید از نبشی والپست افقی استفاده شود.
- اجرای نبشی وال پست افقی برای دیوارهایی که ارتفاع آنها بیش از ۳۰ برابر ضخامت دیوار است، ضروری است.
انتخاب سایز مناسب نبشی وال پست
برای تضمین ایمنی و استحکام وال پست، سایز نبشی باید به دقت انتخاب شود. حداقل سایز مورد استفاده معمولاً ۴ یا ۵ سانتیمتر است. در مواردی که از قوطی پروفیل استفاده میشود، ابعاد این قوطیها معمولاً بین ۵۰ تا ۱۵۰ میلی متر متغیر است. انتخاب سایز مناسب به عواملی مانند نوع سازه، تعداد طبقات و نوع دیوار بستگی دارد.
چگونگی محاسبه میزان نبشی والپست مورد نیاز
برای محاسبه مقدار نبشی والپست مورد نیاز، از جداول مهندسی و فرمولهای مخصوص وزن نبشی استفاده میشود. نبشیها به دو نوع بال مساوی و بال نامساوی تولید میشوند و انتخاب نوع آنها به طراحی مهندسین و نیاز سازه بستگی دارد. برآورد دقیق میزان مصالح باعث کاهش هزینهها و بهبود کیفیت کار خواهد شد.
ضوابط و مقررات طراحی نبشی وال پست
طبق ضوابط موجود در آییننامهها و استانداردها مانند آیین نامه ۲۸۰۰ و نشریه ۸۱۹، اجرای نبشی والپست برای کاهش ارتفاع آزاد دیوارها و افزایش ایمنی سازه ضروری است. به عنوان مثال، اگر ارتفاع دیوار بیش از ۳.۵ متر باشد، اجرای وال پست افقی الزامی است. همچنین، باید فاصله مناسب بین دیوار و ستونها رعایت شود تا از بروز مشکلات در سازه جلوگیری گردد. برخی از عوامل تأثیرگذار در این ضوابط عبارتند از:
- ارتفاع دیوار: ارتفاع دیوار بر نوع و تعداد نبشی های مورد نیاز تاثیر مستقیم دارد.
- ضخامت دیوار: ضخامت دیوار نیز از عوامل کلیدی در تعیین نوع و سایز نبشی مناسب است.
- تعداد طبقات ساختمان: ساختمانهایی با تعداد طبقات بیشتر نیاز به نبشی های قویتر دارند.
- نوع مصالح ساختمانی: نوع مصالح مورد استفاده در ساخت دیوار، بر انتخاب نبشی تاثیرگذار است.
نقش نبشی وال پست در افزایش پایداری سازه
نبشی والپست یکی از اجزای ضروری برای افزایش پایداری و ایمنی دیوارهای ساختمان است. این سازهها با انتقال نیروهای جانبی نظیر باد و زلزله به ستونهای اصلی، از خرابی و آسیب به دیوارها جلوگیری میکنند. استفاده از نبشیهای مناسب و اجرای صحیح آنها میتواند به میزان قابل توجهی خطرات ناشی از زلزله و باد را کاهش دهد. اجرای دقیق و تخصصی جوشکاری و نصب نبشیها نیز از اهمیت ویژهای برخوردار است.
نتیجه گیری
نبشی وال پست به عنوان یکی از اجزای اصلی ساختمان سازی، نقشی مهم در ایجاد ایمنی و پایداری سازهها ایفا میکند. استفاده صحیح از این سازه موجب میشود تا نیروهای وارد بر دیوارها به ستونهای اصلی منتقل شوند و از آسیبهای ناشی از زلزله و باد جلوگیری شود. رعایت استانداردها و استفاده از نیروی متخصص برای نصب و اجرای نبشی والپست، تضمینی برای ساخت سازهای ایمن و مقاوم خواهد بود. انتخاب درست سایز و نوع نبشی و استفاده از مصالح با کیفیت، از جمله عوامل کلیدی در موفقیت این فرآیند است.
سوالات متداول
- نبشی والپست چیست و چه نقشی در ساختمان دارد؟
نبشی وال پست یک سازه فلزی به شکل L است که به منظور تقویت و پایداری دیوارها در برابر نیروهای جانبی مانند باد و زلزله به کار میرود.
- چه زمانی نیاز به استفاده از نبشی والپست داریم؟
در دیوارهایی با ارتفاع بیش از ۳۰ برابر ضخامت دیوار و یا دیوارهایی با طول بیش از ۶ متر، استفاده از نبشی وال پست ضروری است.
- چگونه سایز مناسب نبشی وال پست را انتخاب کنیم؟
سایز نبشی بستگی به نوع سازه، تعداد طبقات و ضخامت دیوار دارد. به طور معمول از نبشی با سایز ۴ یا ۵ سانتیمتر استفاده میشود.
- آیا نصب نبشی وال پست به تخصص خاصی نیاز دارد؟
بله، نصب نبشی وال پست باید توسط افراد متخصص و با رعایت استانداردهای اجرایی انجام شود تا ایمنی و پایداری سازه تضمین گردد.
